砂石生產線設備生產廠家破碎機制造銷售企業

全國咨詢熱線全國咨詢熱線:400-820-2021

產品設備

破碎機設備

單缸圓錐破碎機

單缸圓錐破碎機


產品電子樣本:https://www.yunzhan365.com/bookcase/sbhc/


單缸圓錐破碎機簡介:

      單缸圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體, 是上海恒源在總結20多年來從事破碎機研發設計、生產銷售、服務經驗的基礎上,結合現代工業科技的發展,自主研發和設計的新型高效破碎機。



單缸圓錐破碎機原理:

      單缸圓錐破碎機工作時:電機帶動破碎機的小齒輪,小齒輪帶動大齒輪,大齒輪組件(大齒輪、大齒輪架、偏心鋼套)帶動偏心套組件(偏心缸套、偏心銅套)和主軸組件(主軸、內錐、內錐襯板)以理論垂直線為中心,在銅襯套內公轉,主軸組件在偏心銅套內以主軸的中心線可以實現自轉??諜C運行的時候,偏心套組件“抱著”主軸組件和隨大齒輪一同公轉,當物料加入到破碎腔后,主軸總成(主軸、內錐)在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動,同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊,當破碎機內落入金屬塊等不可破碎物體時,單缸的動錐由底部液壓活塞托起,起到排放口調整和過鐵保護、反復起落排除堵礦的作用。


單缸圓錐破碎機性能特點:

1.主軸兩端支撐

主軸浮動且兩端支撐,承載能力大,結構緊湊,運行可靠穩定。
2. 防塵密封系統
正壓防塵裝置,有效防止?jié)櫥臀廴径茐妮S承,延長潤滑油和設備使用壽命。
3. 傳動系統
傳動系統采用螺旋傘齒輪設計,承載能力高,傳動平穩,噪音低。
4.機體機架優化設計
采用新臂架布置方式,受力更加均勻,有效避免了物料對上機架的沖擊磨損。采用無損探傷檢測驗收,使機體整體強度更高,提高了設備運轉的可靠性,延長了整機使用壽命。
5.陡錐型動錐
動錐錐度較陡,物料通過能力更高。
6.全液壓系統調整排料口和過鐵保護裝置
HD系列單缸圓錐式破碎機采用主軸浮動和液壓升降控制相結合的結構,集排料口的調整和過載保護功能于一體,在保證性能的同時,簡化了破碎機的結構,相比其他類型的圓錐破碎機,不再額外增加排料口調整裝置和過鐵保護裝置,使設備結構更加簡單,增加了設備運轉的可靠性。
7. 先進的滑動軸承設計
滑動軸承采用了特殊的油楔設計,在主軸與軸承之間的接觸面形成了穩定的潤滑油膜,避免了直接摩擦, 降低了發熱量,延長了軸承的使用壽命。
8. 安全可靠的保險系統。
采用高壓力設計來滿足低壓力需求,設備正常運轉時有較高的壓力裕量,提高了液壓系統的可靠性,可確保機器過載時及時報警。


單缸圓錐破碎機技術參數:

型號 功率
(kw)
腔型 最大進料
粒度
緊邊排料口下的標準產能 (t/h)
13 16 19 22 25 32 38 44 51
HD-44 250 特粗 217 - 115-202 123-279 132-297 140-316 160-360 177-399 - -
177 102 110-220 118-295 126-316 135-336 153-382 169-339 - -
中粗 142 98-124 107-266 115-286 122-305 130-325 148-333 163-245 - -
112 119-190 128-283 138-303 148-324 157-345 179-286 198 - -
中細 87 127-232 137-251 147-269 157-288 167-306 190-254 - - -
72 107-196 115-212 123-227 133-243 141-258 160-214 - - -
特細 40 - - - - - - - - -
HD-53 315 特粗 280 - 180 193-344 207-444 220-472 250-557 277-616 303-674 334-520
標準粗 250 - 178-198 191-382 204-498 216-530 247-604 273-667 299-532 330-361
220 - 175-194 188-376 201-491 214-522 244-596 269-658 295-524 324-361
中粗 180 - 167-260 179-438 191-468 204-498 232-568 256-513 281-374 -
140 - 204-306 219-456 234-487 249-519 284-521 313-418 - -
中細 120 200 216-385 232-413 247-441 263-470 299-471 332-379 - -
90 206-322 222-347 238-373 255-398 271-424 309-425 342 - -
特細 70 227-316 244-340 263-321 281-312 - - - - -
HD-870 500   80-330 1、排料口調整范圍10-60mm
2、產量500-1200t/h
3、機重59t

型號 功率 腔型 最大進料
粒度
緊邊排料口下的標準產能(t/h)
19 22 25 29 32 35 38 41 44 48 51
HDS-44 250 特粗 400 - - - -   267 282-353 298-446 313-563 334-601 349-534
350 - - - 225 239-299 254-381 269-484 284-511 298-448 318-398 333
中粗 300 - - 195 214-267 228-342 242-435 256-461 270-486 284-426 303-378 317

型號 功率 腔型 最大進料
粒度
緊邊排料口下的標準產能 (t/h)
38 41 44 48 51 54 60 64 70 76 83
HDS-53 315 特粗 450 - 349 368-460 392-588 410-718 428-856 456-929 489-978 525-1050 562-983 604
400 318 336-420 353-618 376-753 394-788 411-823 446-892 469-822 504-631 - -

注: 參數如有更新,恕不另行通知,請聯系我們。

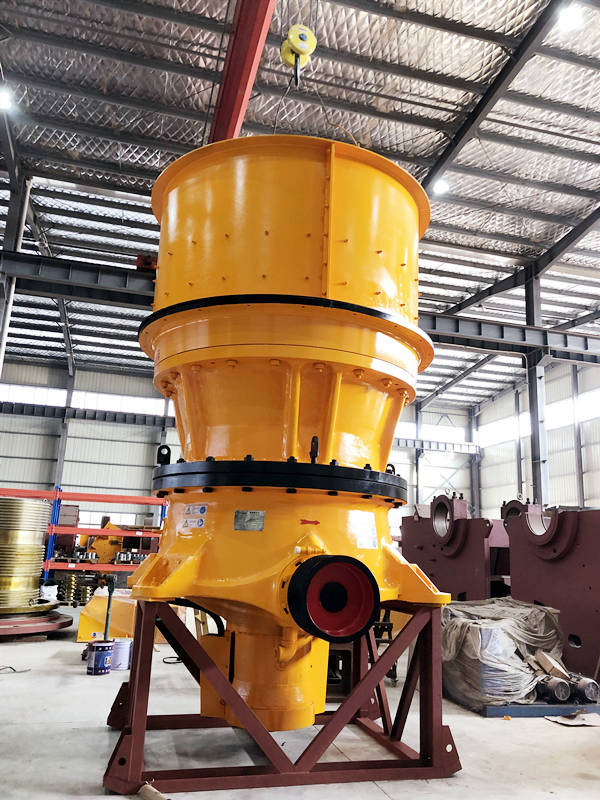

單缸圓錐破碎機出廠照片:

單缸圓錐破碎機


點擊觀看:單缸圓錐破碎機出廠試機視頻

點擊觀看:單缸圓錐破碎機發貨視頻

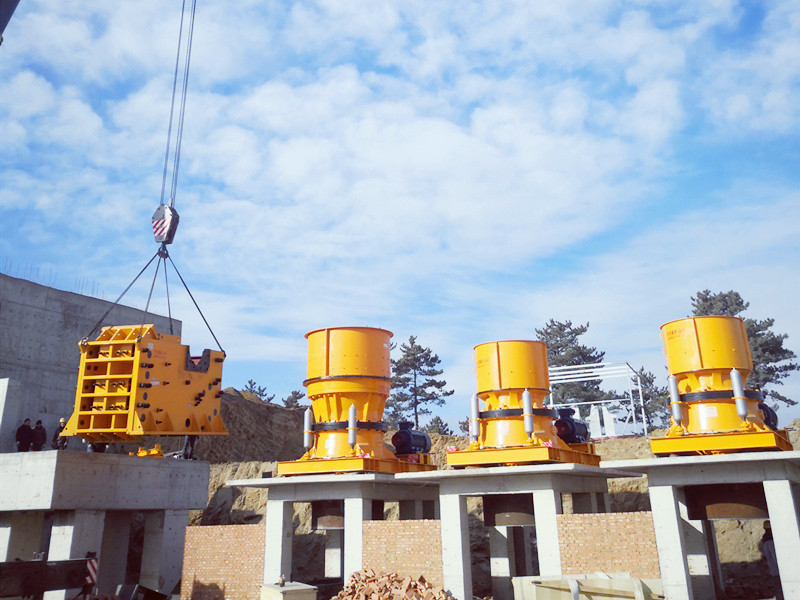

單缸圓錐破碎機安裝現場:

單缸圓錐破碎機現場


點擊觀看部分設備安裝案例:單缸圓錐破碎機現場安裝集錦










單缸圓錐破碎機價格:
價格由客戶選購型號決定,因此請客戶撥打電話索取。

單缸圓錐破碎機采購方式:搜索本站“聯系我們”中的400電話或通過網站留言,為我們會及時和您電話溝通。
