圓錐破碎機稀油站工作原理：

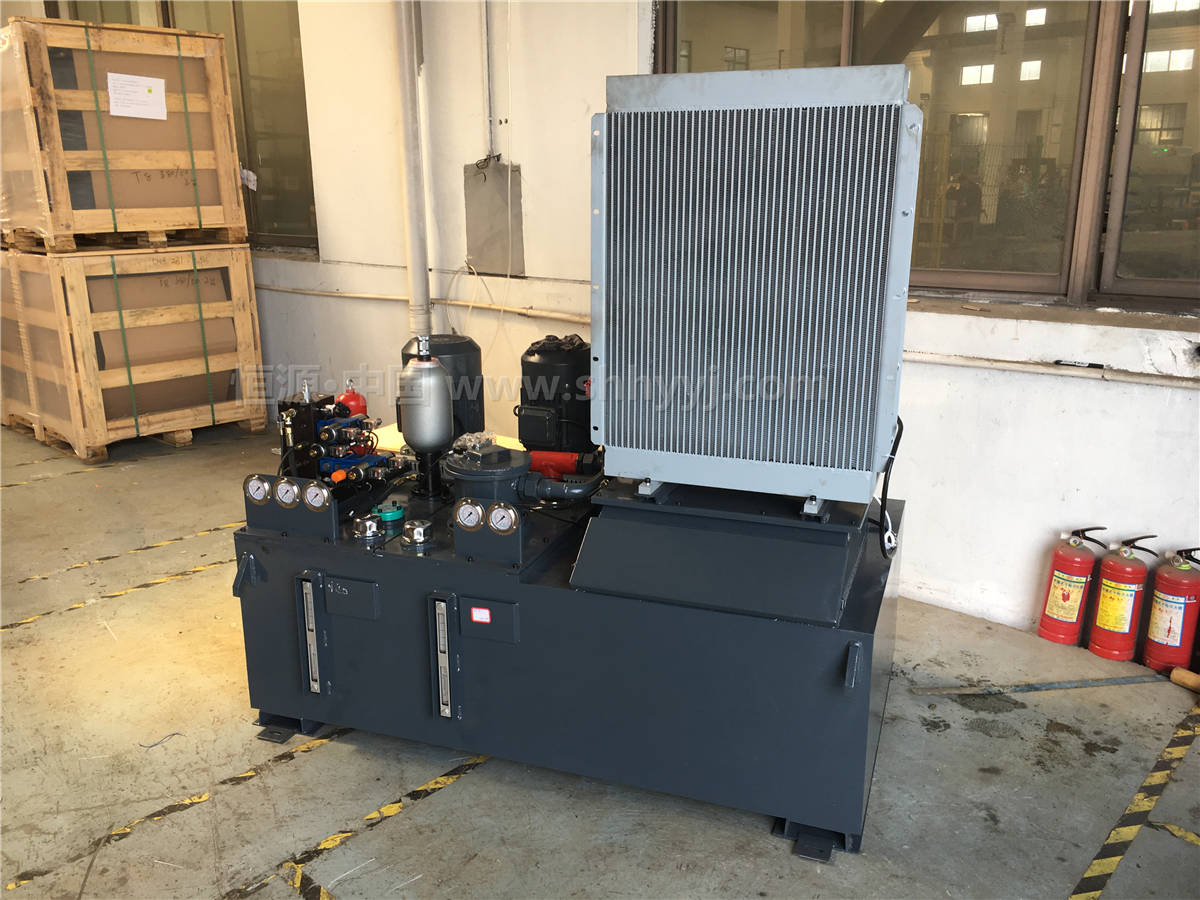

圓錐式破碎機稀油站由油箱、油泵裝置、雙筒網式過濾器和磁性過濾網裝置、板式油冷卻器以及電器儀表控制裝置、管道、閥門等組成。

圓錐破碎機稀油站工作時，圓錐破碎機油液由齒輪油泵從油箱吸出，經單向閥、雙筒網式油濾器、板式油冷卻器，被直接送到設備的潤滑點。油站的最高工作壓力為0.4Mpa，最低工作壓力為0.1Mpa。根據潤滑點的需求，通過調節安全閥確定使用壓力。當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動開啟，多余的油液即流回油箱。






圓錐破碎機稀油站的結構有以下特點：

(1)圓錐破碎機稀油站設有備用油泵

圓錐破碎機稀油站有兩臺油泵，一臺工作，一臺備用。圓錐破碎機油站工作中，當系統壓力低于壓力控制器的調定值時，備用油泵即自動啟動進行工作，從而確保圓錐破碎機的潤滑需求。

(2)雙筒網式油濾器設置在板式油冷卻器之前

圓錐破碎機稀油站潤滑油在油濾器中的通過能力與其粘度有關。油的溫度高則粘度低，通過能力好，過濾效果也較好。所以先過濾后冷卻是相當有利的。

(3)采用雙筒網式油濾器

雙筒網式油濾器有兩組過濾濾芯。一組濾芯工作，一組濾芯備用。當圓錐破碎機油壓壓差超過0.05MPa時，人工開啟轉換閥使備用濾芯工作，即可不停機取出原工作濾芯進行清洗和更換。此油濾器結構緊湊，接管簡單，不設旁路，更換方便。

(4)采用板式油冷卻器

(5)回油口設有磁性過濾網裝置

(6)配有儀表和電控箱

圓錐破碎機稀油站的所有顯示儀表均裝在儀表盤上，顯示清晰、觀察方便。兩只普通壓力表用來直接觀察油泵、濾后壓力;兩只壓力控制器、控制出油口油壓，實現油壓自控;另有一只電接點雙金屬溫度計觀察并控制油箱的油溫。




圓錐破碎機電控箱隨油站的工作制度實現自動控制。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，系統內油壓下降，當油壓降到調定值時，由一只壓力控制器上限點控制，自動開啟備用油泵，與工作油泵一起工作，直到油壓恢復正常時，備用圓錐破碎機油泵自動停止工作。若油壓繼續下降，降至另一壓力控制器調定值時，則由下限接點接通控制，發出事故警報和聯鎖主機。

圓錐破碎機油站油箱上接有電接點雙金屬溫度計。根據供油溫度要求，可調定最高和最低兩個界限。當油溫降至最低點時，手動開啟加熱器，當油溫升到最高點時,加熱器自動停止。
