磨粉機技術資料-R型擺式磨粉機易損件匯總表

所屬分類：制粉發布時間：2019-12-24本文作者：恒源礦山設備本文來源：www.bevjemb.cn 點擊量：次 字體：【大 中 小】
      磨粉機設備結構復雜，除了主機、分析機、提升機外還有很多配件構成，這些配件包括襯板、鏟刀座、磨輥裝置、套筒、壓蓋、磨輥軸、軸承、磨環等易損件，在生產運作過程中必須對其經常維護，設備才能保障正常運行。本司為了方便各位使用者對設備內的易損件更加了解，特發布R型擺式磨粉機的所有易損件匯總表，讓大家參閱（見下表1、表2和表3）：

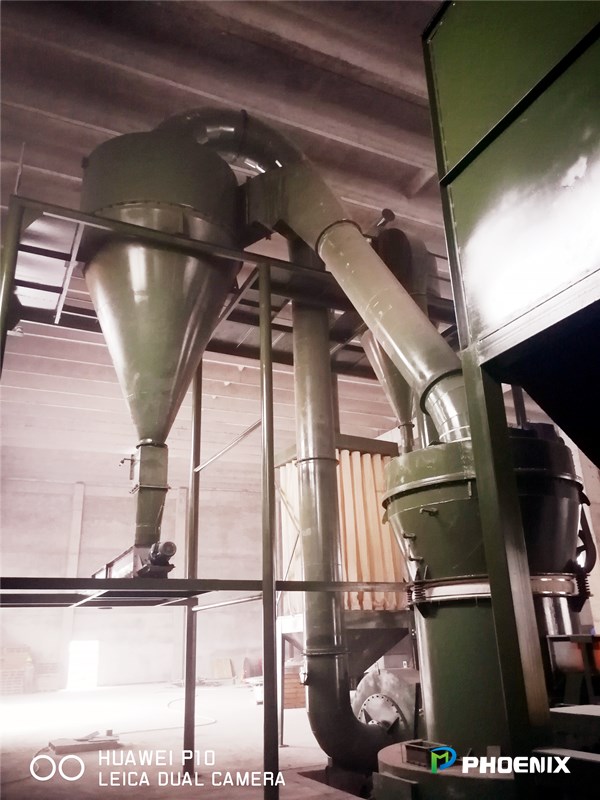

磨粉機現場圖


表1：4R-3216易損件表
序號 代   號 名   稱 數量 材   料 備   注
1 K4804.1.2A-3 柱   銷 12 尼龍6 φ40×104
2 K4804.1-5A 襯   板 2 HT120
3 K4804.1.4-1 鏟 刀 座 8 ZG270-500
4 K4803.1.4.1 鏟   刀 8 焊接件
5 K4804.1.6C 磨輥裝置 4 裝配件
6 K4804.1.6-3A 磨   輥 28 ZGMn13
7 HG4-692-67 骨架油封 8 成品 105×130×14
8 K4804.1.6B-4 套   筒 16 耐磨橡膠
9 K4804.1.6-5B 襯   套 8 20
10 K4804.1.6-6 壓   蓋 4 45
11 K4804.1.6-8 磨 輥 軸 4 45
12 K4804.1.6-10B 墊   片 24 充料 聚四氟乙稀
13 K4804.1.6-16 軸   套 4 45
14 K4804.1.6-17B 橫 擔 軸 4 Q235
15 K4804.1.6-20 螺   母 4 ZG230-450
16 K4804.1.6-23B 護   板 4 Q235
17 K4804.1-7 鏟刀架下座 1 QT500-7
18 K4804.1-17B 磨   環 2 ZGMn13
19 K4804.4.5A 畚斗組合 52 裝配件
20 HG4-692-67 骨架油封 1 成品 100×140×14
21 HG4-692-67 骨架油封 2 成品 150×180×15
22 HG4-692-67 骨架油封 1 成品 40×62×12
注：表1～2易損件數量為1年左右的備件需要量，供使用單位在準備備件時參考。


表2：5R-4119易損件表
序號 代   號 名   稱 數量 材   料 備   注
1 K4805.1-6 襯   板 2 HT120
2 GB5014.7-4 柱   銷 12 尼龍6 φ30×105
3 GB5014.10-4 柱   銷 12 尼龍6 φ60×140
4 K4805.1.3.1B 鏟   刀 10 焊接件
5 K4805.1.3-2A 鏟 刀 座 10 ZG270-500
6 K4805.1.6B 磨輥裝置 5 裝配件
7 K4805.1.6-3B 磨   輥 35 ZGMn13
8 K4805.1.6A-4 套   筒 20 耐磨橡膠
9 K4805.1.6B-5 壓   蓋 5 QT500-2
10 K4805.1.6B-7 磨 輥 軸 5 45
11 K4805.1.6A-13 橫 擔 軸 5 Q235
12 HG4-692-67 骨架油封 10 成品 160×190×16
13 K4805.1.6B-16 軸   套 5 45
14 K4805.1.6-18 墊   片 10 充料  聚四氟乙稀
15 K4805.1.6B-19 螺   母 5 Q235
16 K4805.1.6-20 襯   套 10 20
17 K4805.1.6-23 護   板 5 Q235
18 K4805.1-7 鏟刀架下座 1 QT500-7
19 K4805.1-17B 磨   環 2 ZGMn13
20 K4804.4.5A 畚斗組合 60 裝配件 借用4R
21 HG4-692-67 骨架油封 1 成品 130×160×15
22 HG4-692-67 骨架油封 1 成品 85×110×12
23 HG4-692-67 骨架油封 1 成品 40×62×12


表3：6R-4528易損件表
序號 代   號 名   稱 數量 材   料 備   注
1 K4806.1-6 襯   板 2 HT120
2 GB5014.7-4 柱   銷 12 尼龍6 φ35×90
3 GB5014.10-4 柱   銷 12 尼龍6 φ56×120
4 K4806.1.3.1 鏟   刀 12 焊接件
5 K4806.1.3-2 鏟 刀 座 12 ZG270-500
6 K4806.1.6 磨輥裝置 6 裝配件
7 K4806.1.6-3 磨   輥 42 ZGMn13
8 K4806.1.6-4 套   筒 24 耐磨橡膠
9 K4806.1.6-5 壓   蓋 6 QT500-2
10 K4806.1.6-7 磨 輥 軸 6 45
11 K4806.1.6-13 橫 擔 軸 6 Q235
12 HG4-692-67 骨架油封 12 成品 140×170×15
13 K4806.1.6-16 軸   套 6 45
14 K4806.1.6-18 墊   片 12 充料  聚四氟乙稀
15 K4806.1.6-19 螺   母 6 Q235
16 K4806.1.6-20 襯   套 12 20
17 K4806.1.6-23 護   板 6 Q235
20 K4806.1-7 鏟刀架下座 1 QT500-7
18 K4806.1-17 磨   環 2 ZGMn13
19   畚斗組合 60 裝配件
21 HG4-692-67 骨架油封 2 成品 240×270×15
22 HG4-692-67 骨架油封 1 成品 65×90×10
注：上述表中的規格型號如有變動，恕不另行通知，請聯系我們廠家

      以上就是R型擺式磨粉機易損件表詳細匯總，希望能幫助各位快速的找到易損件型號和參數，很多關于磨粉機技術方面的問題，你可以通過電話方式或者網站留言方式跟我們?nèi)〉寐?lián)系，我們會盡力幫您解決生產中的故障問題，因為本廠是一家擁有20多年生產磨粉機的企業，在設備選型、生產線訂制設計方面具有非常豐富的經驗，可以在技術問題上幫到您，本公司還有其它磨粉機產品，主要有：立式磨粉機、雷蒙磨粉機、礦渣磨粉機、石灰石磨粉機等系列產品，歡迎電話詢問最新價格！

        以上資料內容及參數系原創首發于上海恒源冶金設備有限公司，如需轉載此文需注明原文出處，違者必究。
