顎式破碎機的邊護板更換安裝步驟

所屬分類：設備維修發布時間：2020-05-24本文作者：恒源礦山設備本文來源：www.bevjemb.cn 點擊量：次 字體：【大中小】

顎式破碎機的破碎室中含有鏡像邊護板，一側各兩塊，無需拆除動顎楔塊、前墻楔塊和顎板即可更換邊護板，但是詳細拆裝的步驟中，建議將其拆除后更換邊護板。拆裝顎破邊護板建議使用工具有撬桿、尼龍錘、起重索具和鏈子移動式吊車、提升工具、36mm兩用扳手。詳細拆裝步驟如下：

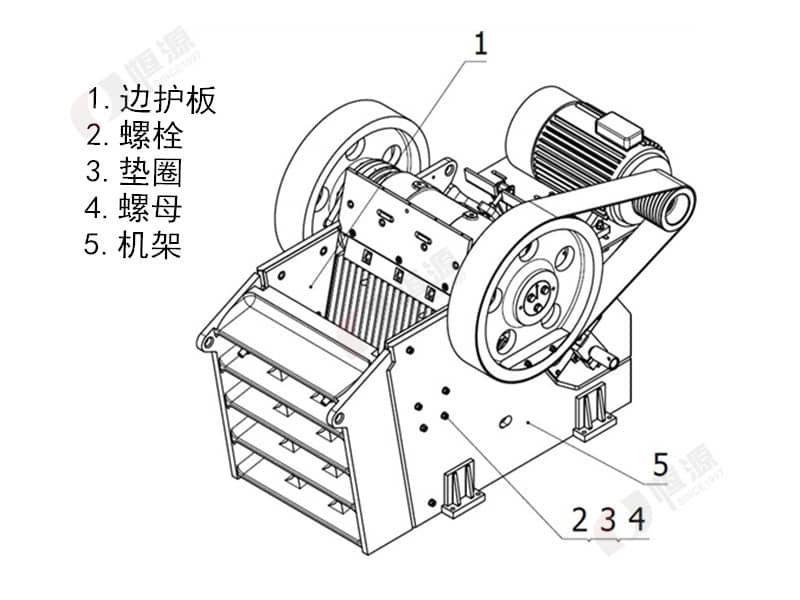

本文以上邊護板為例說明，如下圖所示顎破邊護板結構：上、下邊護板（1）使用7個螺栓（2）安裝到機架（5）上，每個螺栓有墊圈（3）和自鎖螺母（4）。

以下拆卸過程中要確保起重機能相對顎式破碎機進行縱向移動；而且邊護板如果磨損嚴重，起吊眼會磨損或變形，拆卸過程中需注意預防碾壓危險發生；有必要焊接在顎板上，加強磨損或者變形的起吊孔，焊接邊護板上使用的焊條必須符合焊接標準。詳細拆卸步驟如下：

a)拆下上方兩個螺母（4）及墊圈（3）；

b)敲出兩個螺栓（2）；

c)松開剩下的下面的兩個螺栓（2），但不拆下螺母，直到連接起吊索具；

d)將移動式吊車的吊鉤垂直定位在破碎室上方；

e)將提升工具（隨破碎機提供）掛在移動式吊車的吊鉤上，將提升工具的吊鉤連接到邊護板的起吊孔（1）上；

f)拿起吊索中的下垂部分；

表一：邊護板重量

備件名稱	數量	備注
左上邊護板	1	重量248kg
左下邊護板	1	重量154kg
右上邊護板	1	重量248kg
右下邊護板	1	重量154kg

請注意邊護板的重量（見表一）；小心處理邊護板，索具應該是繃緊，但不提升邊護板；請遠離懸吊的負載，做好安全預防措施。

碾壓危險警示標志

g)拆下最后的螺母（4）及墊圈（3），并敲出螺栓（2）；

注意！如果邊護板貼上了，應在機架（5）和邊護板之間放置一根撬杠；

h)仔細將邊護板從破碎室提升出來；

l)將邊護板水平放在地面上。

接下來介紹一下安裝顎破邊護板的詳細步驟：

a)清潔機架（5）和里面的破碎室邊角；

b)將移動式吊車的吊鉤垂直定位在新邊護板面，確保吊車能夠移動到顎式破碎機上；

c)將提升工具（隨破碎機提供）懸掛在移動式吊車的吊鉤上，并將提升工具的吊鉤連接到新邊護板的起吊孔上；

d)拿起吊索中的下垂部分；

e)仔細將邊護板從破碎室提升出來；

f)將邊護板置于原位。使用螺栓2）找出正確的位置；

g)安裝所有螺栓（2），在每個螺栓上放置墊圈（3）和自鎖螺母（4），請勿上緊；

h)松開起吊索具；

i)從起吊孔中取下提升工具的吊鉤；

j)擰緊所有螺母（4）。

安裝過程中需注意邊護板的重量（見表一），同時小心處理邊護板，索具應該是繃緊的，但不提升邊護板，安裝過程請注意懸吊不能超載，時刻注意安全預防措施。

以上就是拆裝顎式破碎機邊護板的詳細步驟，如有其它問題可以撥打本司電話或網站留言。本文來源：http://www.bevjemb.cn，如需轉載請注明文章出處，本司保留對非法復制和轉載的知識產權投訴權利。
