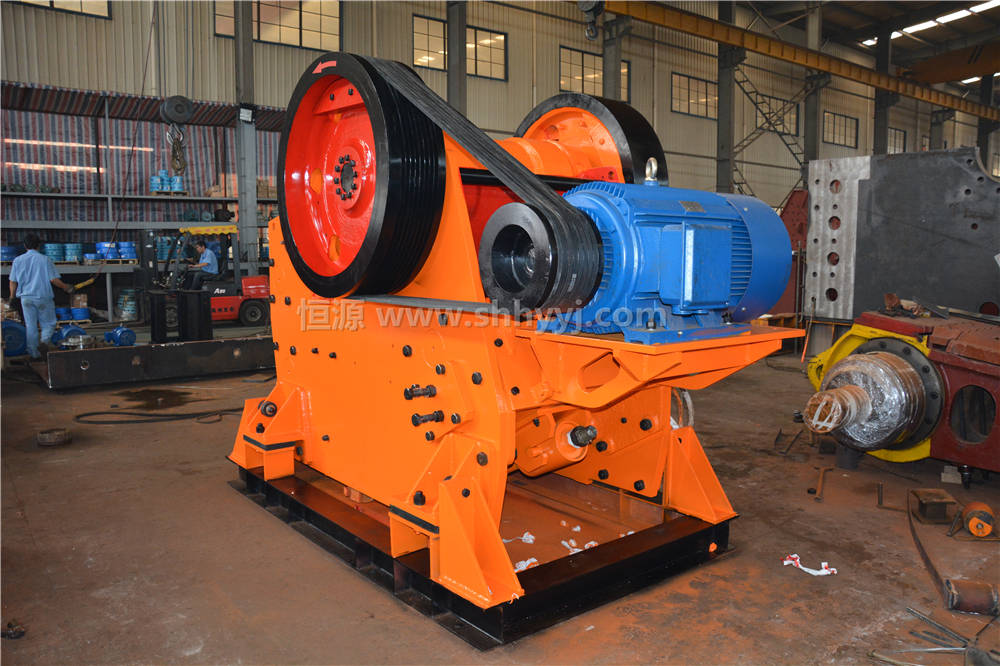

上海恒源“山碎”牌顎式破碎機結構簡介和工作原理

　　“山碎”牌顎式破碎機結構特征：

　　上海恒源“山碎”牌顎式破碎機與中、粗碎破碎機類同，主要由機架、動顎、偏心軸、固定顎板、肘板、活動顎板、調整座等零件組成。

　　固定顎板借壓緊螺栓緊固在機架前墻上，活動顎板則借助壓塊壓緊在動顎上。當顎板磨損后（通常下端磨損較甚），可倒置后繼續使用。肘板除起支承動顎，使其按一定運動軌跡運行外，當破碎腔內進入不能破碎的外來異物而使載荷劇增時，起保險作用。即通過自身斷裂切斷載荷，保護其它零件不受損壞。調整座可在機架兩側的滑槽中前后移動，調整座及機架后墻間有一組調整墊片，調整座調節后借塞鐵壓緊。調整螺栓頂開調整座，改變墊片厚度即可調整排料口寬度，獲得產品所需粒度。拉緊彈簧裝置，是用來保證顎式破碎機整個運動工作時彈簧預壓力不宜過大，只要能消除肘板與動顎、調整座間沖擊響聲即可。動顎上裝有護板，是防止給料對動顎的沖擊損傷，延長動顎的使用壽命和保證軸承等機件的順利拆卸。

　　“山碎”牌顎式破碎機工作原理：

　　電機通過三角帶經槽輪驅動偏心軸，使動顎作往復運動，從而將進入破碎腔內的物料予以破碎，經破碎后的物料借自重由排料口排除。
